Промышленная очистка подразумевает под собой обработку поверхности материалов различными методами; конечно выбор метода (пескоструйная очистка, бластинг, очистка с использованием химических веществ) зависит от места применения, степени загрязненности, обрабатываемой поверхности.
Но эту поверхность также нужно подготовить определенным способом к очистке. Обычно различные дефекты поверхности, связанные со сварными швами, препятствуют нормальной подготовке к очистке и, собственно, очистке, но при использовании некоторых данных, очистка будет проведена нормально.

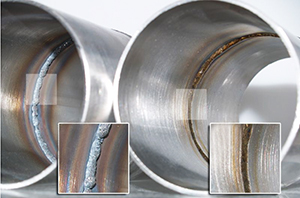

Первый вид дефектов сварных швов – брызги от сварки. Перед проведением подготовки нужно тщательно осмотреть поверхность, чтобы не было неплотно прилегающих брызг от сварки, если они есть – принять меры.
После обработки брызг не должно остаться вообще. То есть 1-й и 2-й степени подготовки к очистке позволяют плотно прилегающие брызги, 3-й их не позволяет.
Другой вид дефектов – шероховатости на месте сварки. Первая степень подготовки не предусматривает определенной обработки. Для второй степени нужно отшлифовать поверхность, или обработать иным путем, чтобы удалить неровный и острый профиль. Для третьей степени поверхность должна быть идеально гладкой (насколько это позволяет структура материала, конечно).
Еще одна проблема после сварки, – это шлаки на поверхности. Для любой степени подготовки нужно удалить шлаки с поверхности доступными методами, который сейчас изобретено довольно немало.
Часто встречается такой вид дефектов после сварки, как канавки. На первой степени подготовки, можно такие поверхности не обрабатывать. Но для второй степень нужно позаботиться о том, чтобы на поверхности не было узких или глубоких канавок, которые составляют наибольшие проблемы про очистке.
Третья степень предусматривает полное отсутствие канавок любого вида.
Пористость сварки является довольно серьезной проблемой, потому как бывает видимой и невидимой; именно невидимая пористость изначально не определена, ее можно увидеть только после проведения пескоструйной очистки.
Первая степень подготовки не подразумевает никакой обработки, вторая обязывает сделать поры достаточно открытыми для того, чтобы краска могла в них попасть, или удалить эти поры через шлифовку. Третья степень подготовки требует очистить поверхность от видимых пор.
В случае, если имеем дело с кратерами в конце нашего сварочного шва, для первой степень подготовки ничего не делаем, для второй степени подготовки удаляем острые края кратеров, для третьей – удаляем все видимые кратеры.
