Пескоструйная очистка

Пескоструйная очистка была разработана во второй половине XIX века, а запатентована в 1870 году, разработчик американец Бенджамин Чу Тилгман (патент США 104408).

Абразивоструйная очистка - это холодная абразивная обработка поверхности разных материалов, таких как камень, стекло, а также металлические изделия и другое. Для пескоструйной обработки используется песок или абразивный порошок, которые распыляются потоками воздуха, а в случае гидроабразивной обработки используется специальный ингибирующий раствор, или же вода.

Пескоструйная очистка металла, во время его подготовки к нанесению лакокрасочных покрытий – это довольно сложная технологической процедура, которая требует опыта и знаний этой области.

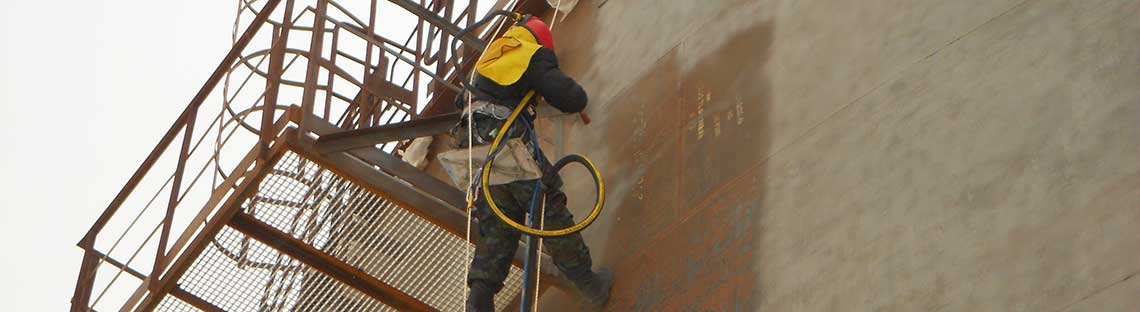

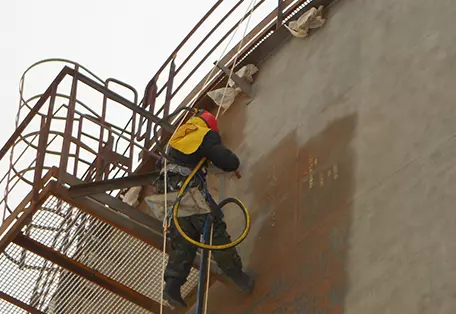

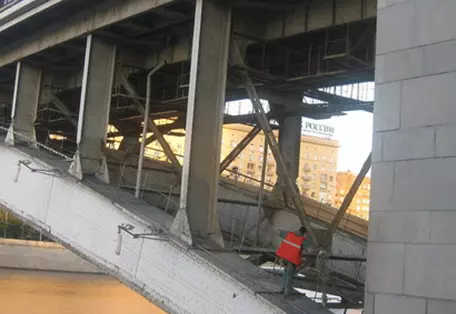

Наша компания осуществляет пескоструйную (абразивоструйную) очистку любых конструкций на практически на любой высоте. Пескоструйная очистка часто используется в целях придания декоративных свойств поверхности и для подготовки поверхности к нанесению различных покрытий: грунтовок, красок, штукатурок. Конструкционные материалы, которые наиболее часто приходится обрабатывать:

• Металл: черная сталь, нержавеющая сталь, чугун, алюминий - любые возможные конструкции;
• Бетон: фасады, бетонные стены и перекрытия, полы зданий и сооружений;
• Кирпич: фасады, стены зданий и сооружений;
• Дерево: фасады, стены и кровли, ограждения;

Наиболее трудоемкой и ответственной процедурой является пескоструйная очистка металла (металлоконструкций) в рамках подготовки поверхности к окраске (антикоррозионной защите). Международные стандарты, которые регламентируют подготовку поверхности для нанесения лакокрасочных покрытий на металл, описывают такие степени готовности:

Для окраски, а также для антикоррозионной защиты металлоконструкций во время подготовки металла (нержавеющей стали, например) методом пескоструйки, необходимо соблюдать следующие нормы, заранее определенные регламентом на проводимые работы:

• Степень подготовки должна соответствовать уровню Sa 2.5 или Sa 3 по стандарту ISO 8501, и уровню 2 или 1 по стандарту ГОСТ 9.402-2004.
• Шероховатость поверхности по стандарту ISO 8503-1 должна составлять от 30 до 80 мкм, и соответствовать всем положениям этого стандарта.
• Соли нужно выявлять и удалять с металлической поверхности, их содержание должно быть не более 80 мг/м2 по стандарту ISO 8502-3.
• Также надо удалять пыль, это можно сделать путем обеспыливания, чтобы содержание пыли на поверхности соответствовало cтепени1-3 по стандарту ISO8502-3.
• Удаляются масляно-жировые загрязнения, если есть таковые.
• При окрашивании влага должна отсутствовать.
• Поверхность металла нужно укрыть, то есть окрасить лакокрасочными материалами в течение не более 6 часов.

При работе по абразивоструйной обработке должны соблюдаться:

• Требования охраны окружающей среды.
• Требования охраны труда.
• Требования к обработке некоторых материалов

В зависимости от стоящей задачи, рациональности и технической возможности, мы используем следующие технологии:

• Абразивоструйная очистка
• Гидроабразивная очистка
• Термоабразивная очистка

При абразивоструйной обработке мы используем абразивные материалы:

• Купрошлак
• Никельшлак
• Кварцевый песок
• Колотую дробь
• стеклянные шарики

Операционный контроль качества подготовленной поверхности производится по следующим параметрам:

• Степени обработки — по ISO 8501 визуально сравнивается с эталоном
• Шероховатость — по ISO 8503-1 при помощи компаратора шероховатости либо профилометра
• Степень обеспыливания — по ISO 8502-3 — проверяется по количеству и размеру частиц пыли
• Степень обезжиривания — люминесцентным способом по ГОСТ 12.2.052-81
